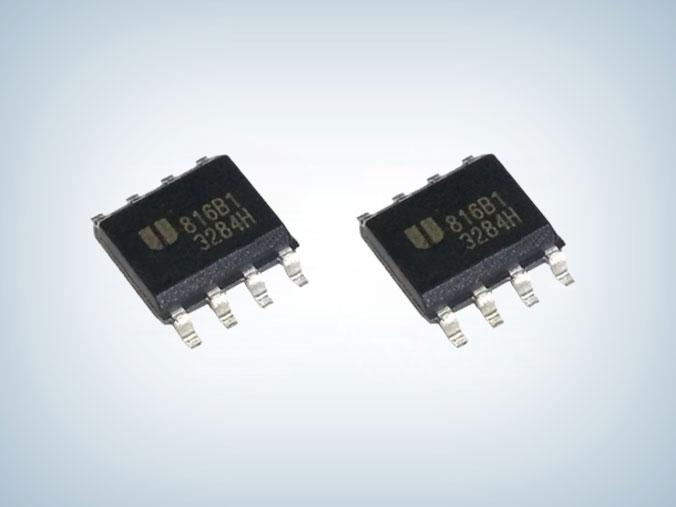

EUP3284H/G 3A同步整流DCDC降压芯片
所属分类：优势产品
品牌：EUP/德信
型号：EUP3284H/EUP3284G
封装：SOP-8(EP)
功率：0.92V至20V
电流：3A
型号：EUP3284H/EUP3284G
封装：SOP-8(EP)
功率：0.92V至20V
电流：3A
订购热线：0755-23087599
EUP3284H是一款同步的采用电流模的降压型DC-DC变换器，可以提供高达3A的负载电流，具有很好的线性和负载调整率。EUP3284H可以在宽输入电压范围4.5V～30V内稳定工作，通过外部电阻分压器调节可实现0.92V~20V的输出电压�！ �
EUP3284H同步整流DCDC降压芯片在故障预防与处理方面，具有周期性的峰值电流限制和过温关断等�；せ�。芯片在关断模式下的静态电流可低至3µA以下。可编程的软启动有效减小了输入浪涌电流和启动时的输出过冲。在轻负载时，芯片可自动工作在脉冲跳跃模式来提高效率�！ �
EUP3284H同步整流DCDC降压芯片通过少数量的标准外围器件实现变换器功能。
EUP3284H/G 特点
■ 高达3A的输出电流
■ 轻负载下自动工作在脉冲跳跃模式
■ 内部集成142/103mΩ的DMOS开关管
■ 输入电压范围：4.5V至30V
■ 输出电压可调：0.92V至20V
■ 效率高达94%
■ 关断电流<3μA
■ 340KHz恒定开关频率
■ 可编程的软启动
■ 过温�；ず凸鞅；ぁ �
■ 输入过压/欠压保护
■ 220n的最小Ton时间
■ SOP-8(EP)封装
■ 符合RoHS规范及Pb-Free

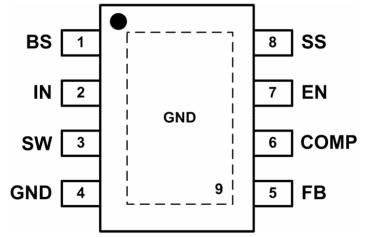

引脚配置及功能
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1 | BS | 高端栅极驱动升压输入。BS为高侧N-Channel提供驱动器DMOS结构开关。连接一个0.01µF或更大的电容从SW到BS电源高压侧开关。 |
| 2 | IN | 输入电源引脚，IN为IC和降压转换器供电开关。使用4.5V至32V电源驱动。旁路输入接地适当的大电容，以尽量减少输入纹波的IC。 |
| 3 | SW | 电源开关输出。将输出LC滤波器从SW连接到输出负载。 |
|
4 9(Exposed Pad |
GDN | 地。接地引脚应连接到外露的散热垫上，以确保正常工作操作。该电源热垫应连接到PCB接地板使用多通孔具有良好的热性能。 |
| 5 | FB | 输入输出反馈。FB感知输出电压并调节。驱动FB与一个从输出电压连接到它的电阻分压器。反馈阈值为0.92V。参见设置输出电压。 |
| 6 | COMP | 回路补偿输入。从COMP到GND连接一个串联RC网络以补偿调节控制回路。 |
| 7 | EN | 启用输入。EN是控制调节器开或关的逻辑输入。驱动EN high打开调节器；把它关掉。别让鱼尾纹浮在水面上。直接将EN连接到IN（或通过电阻）自动启动。 |
| 8 | SS | 软启动控制输入。连接一个外部电容来编程软启动。如果不使用，保持打开，这意味着内部软启动功能。 |

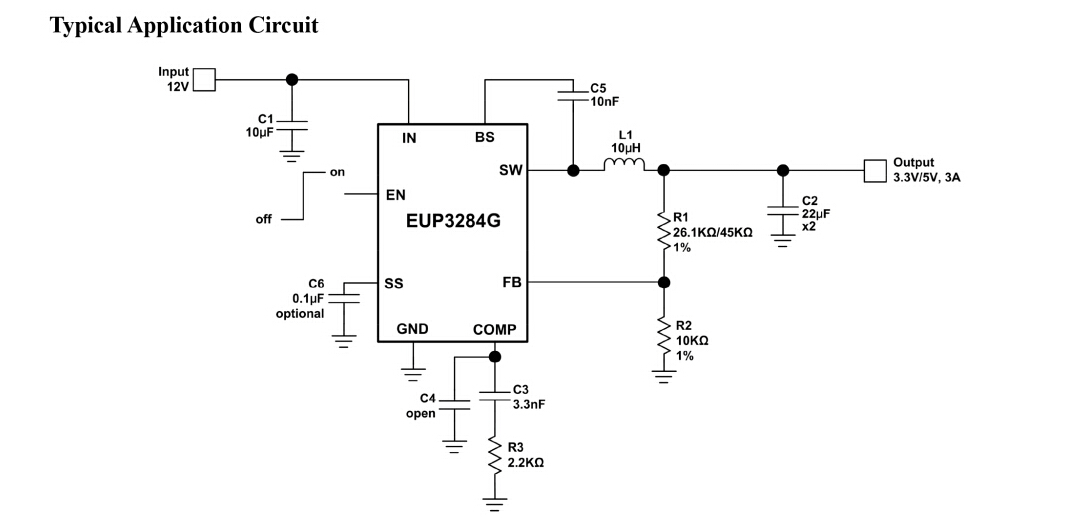

12V至3.3V/5V典型应用电路图

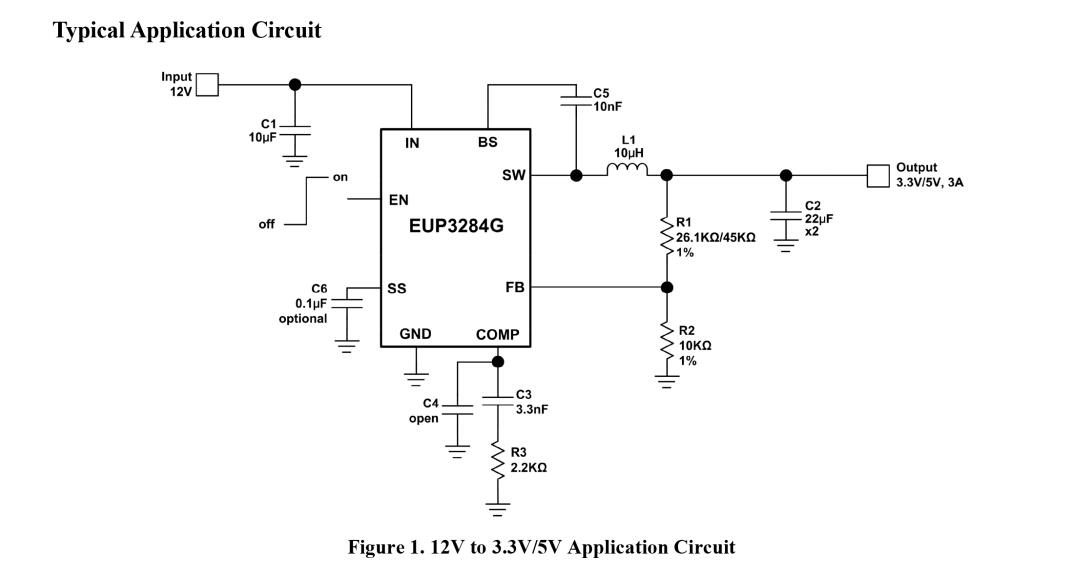

32V至3.3V/5V典型应用电路图
应用领域
■ 分布式电源系统
■ 网络系统
■ PC设备
■ 可携式电子产品
EUP3284G/H 3A, 30V, 340KHz 同步降压型DC-DC变换器被广泛应用于可携式电子产品、PC设备、网络系统、分布式电源系统等领域，更多EUP3284G/H 3A同步整流DCDC降压芯片产品手册及相关资料，请向骊微电子申请。>>
