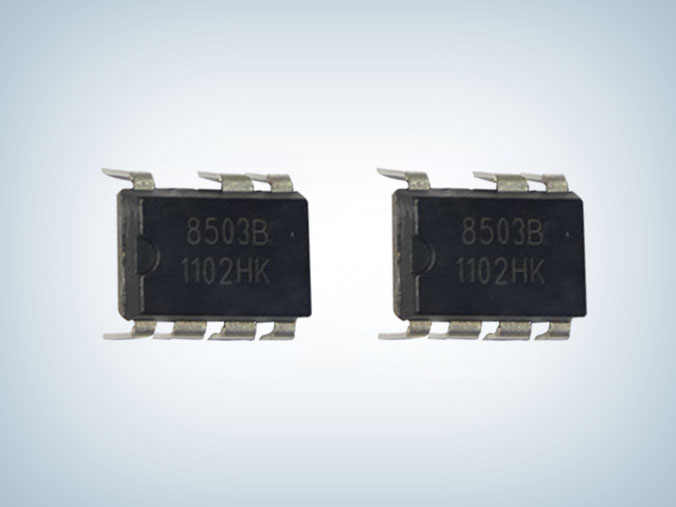

ASK8503B 原边控制高精度芯片是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，ASK8503B 也支持准谐振降压型 LED 恒流、恒压输出应用，仅需将 SEL 管脚短接到 GND 管脚即可。
在恒压输出模式中，ASK8503B 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用 ASK8503B 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
ASK8503B 原边控制高精度芯片集成有多种�；すδ埽篤DD 欠压�；� (UVLO)、VDD 过压�；� (OVP)、逐周期限流�；� (OCP)、短路保护 (SLP) 和 VDD 箝位等。
ASK8503B 主要特点
■ 集成 650V MOSFET
■ 支持反激和降压型拓扑应用
■ 反激原边控制（SEL 管脚悬空）
■ 准谐振降压控制 (SEL= GN)
■ ±4% 恒流、恒压精度
■ 待机功耗<70mW
■ 多模式原边控制方式
■ 工作无异音
■ 优化的动态响应
■ 封装形式 DIP-7
■ 可调式线损补偿
■ 集成线电压和负载电压的恒流补偿
■ 集成完善的�；すδ埽骸 �
短路�；� (SLP)
过温�；� (OTP)
逐周期限流�；� (OCP)
前沿消隐 (LEB)
管脚悬空保护
VDD 过欠压�；ず腕槲槐；�
充电器典型应用电路图

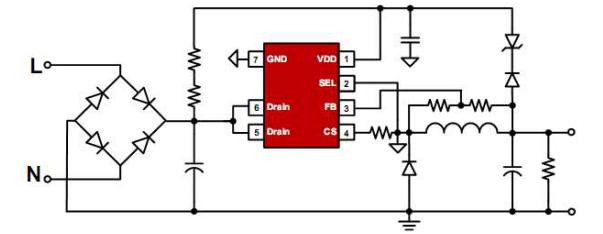

LED 照明典型应用电路图
ASK8503B管脚功能描述
| 管脚 | 名称 | I/O | 描述 |
| 1 | VDD | I | 芯片供电管脚 |
| 2 | SEL | I |
降压型或反激型拓扑配置管脚。SEL 悬空，反激原边控制；SEL 短 接至 GND，准谐振降压型控制 |
| 3 | FB | I | 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于 CV模式输出电压控制及 CC 模式输出电流控制 |
| 4 | CS | I | 电流采样输入管脚 |
| 5，6 | Drain | I |
降压型或反激型拓扑配置管脚。SEL 悬空，反激原边控制；SEL 短 接至 GND，准谐振降压型控制 |
| 7 | GND | P | 芯片地管脚 |
典型应用领域
■ 手机充电器
■ AC/DC 电源适配器及 LED 照明
ASK8503B 原边控制高精度芯片，广泛应用于手机充电器、AC/DC 电源适配器及 LED 照明等领域，可以直接替代芯朋微PN8370NEC-T1H，只需加个启动电阻便可完全兼容，更多ASK8503B 原边控制高精度芯片产品手册或者详细资料请向骊微电子申请。>>
