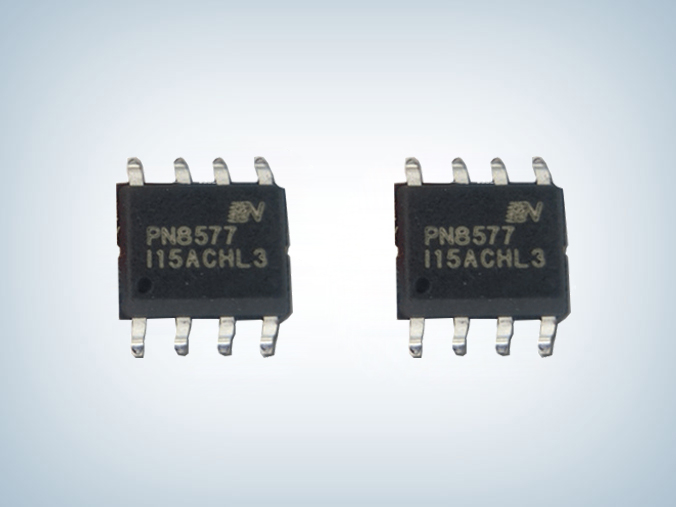

PN8577 18W 原边反馈控制器内置BJT
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN8577SE-A1
封装：SOP8
功率：18W
电流：
型号：PN8577SE-A1
封装：SOP8
功率：18W
电流：
订购热线：0755-23087599
PN8577是一款高性能的原边反馈控制器。PN8577工作在原边检测和调整模式，可省略系统的光耦和TL431。PN8577拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，以满足大部分充电器和适配器需求。PN8577极低的芯片功耗使得系统能够满足较高的待机功耗标准。
该芯片提供了极为全面的智能�；すδ�，包含逐周期过流保护、过压保护、过温保护、输出短路�；�、CS开短路�；ず褪淙肭费贡；さ�。
PN8577特性
■ 内置800V BJT
■ 采用多模式技术提高效率
■ 优化的启动方式，更短输出上升时间
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能�；すδ堋 �
■ 过温保护(OTP)
■ VDD欠压&过压�；VLO&OVP)
■ 逐周期过流�；�(OCP)
■ CS开/短路�；�(CS O/SP)
■ 输入欠压�；�(BO)

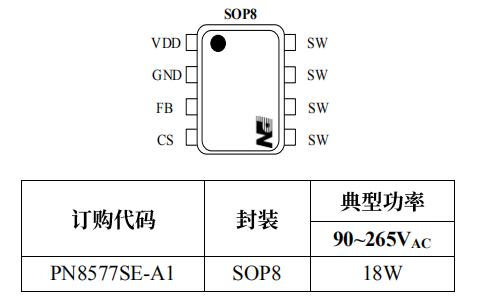

封装订购信息及管脚定义
| 管脚名 | 管脚标号 | 管脚功能描述 |
| VDD | 1 | 工作电压输入引脚 |
| GND | 2 | 地电位 |
| FB | 3 | 反馈引脚，辅助绕组电压通过电阻反馈稳定输出 |
| CS | 4 | 电流检测引脚 |
| SW | 5,6,7,8 | 高压BJT的Collector端引脚，跟变压器初级相连 |

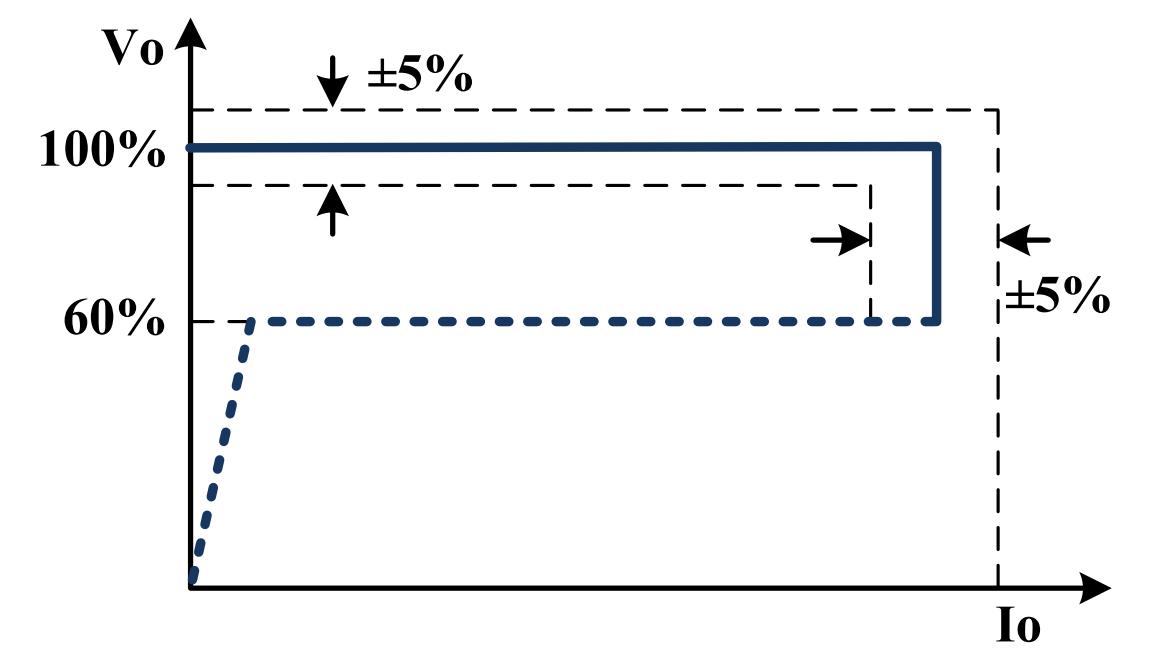

PN8577SE-A1输出特性

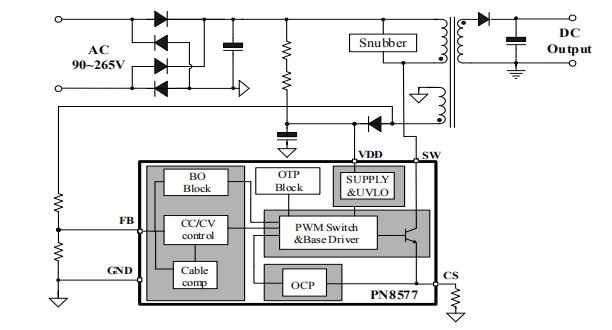

典型电路
应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN8577集成低待机功耗原边反馈控制器及800V BJT，采用SOP-8封装，在90~265Vac下典型应用功率18W，引脚和功能与FMD/辉芒微FT8395基本一致，PN8577可兼容替代FT8395，用于低成本、外围元器件精简的充电器、适配器和内置电源，更多PN8577SE-A1产品手册及应用替代资料请向芯朋微代理骊微电子申请。>>
