AP2005SPER 低噪声4.5A dc-dc升压转换器芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP2005SPER
封装：SOP8-PP
功率：12V
电流：4.5A
型号：AP2005SPER
封装：SOP8-PP
功率：12V
电流：4.5A
订购热线：0755-23087599
AP2005芯片是电流模式 DC-DC 升压转换器。它是内置 0.05Ω 功率 MOSFET 的 PWM 电路使转换器高效率。内部补偿电路也减少多达 6 个外部器件。误差放大器的同相输入端连接到一个精准的 0.6V基准电压。内部软启动功能，可降低浪涌电流。AP2005 适应于 SOP8-PP 封装，为应用领域节省PCB 空间。
AP2005芯片特性
■ 可调输出到9V
■ 内部固定PWM频率：1MHz
■ 反馈参考电压精度：0.6V (±2%)
■ 内部集成0.05Ω，4.5A，12V功率MOSFET
■ 关机电流：0.1μA
■ 过温保护
■ 过压�；ぁ �
■ 可调过流�；ぃ�0.5A~ 4.5A
■ 封装SOP8-PP
封装引脚描述
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1 | PGND | 芯片地。 |
| 2 | OC | 可调电流限制（可悬空）。 |
| 3 | VCC | 芯片电源输入。 |
| 4 | EN | 使能控制（高有效）。 |
| 5 | GND | 芯片地。 |
| 6 | FB | 误差放大器反向输入。 |
| 7 | NC | 无连接。 |
| 8 | LX | 功率开关输出。 |

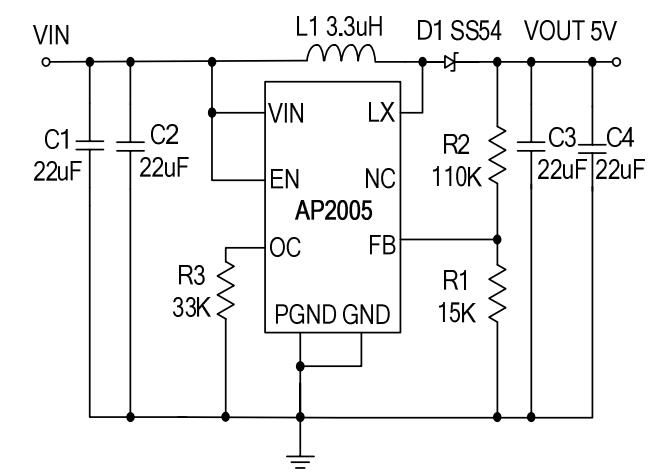

AP2005应用电路

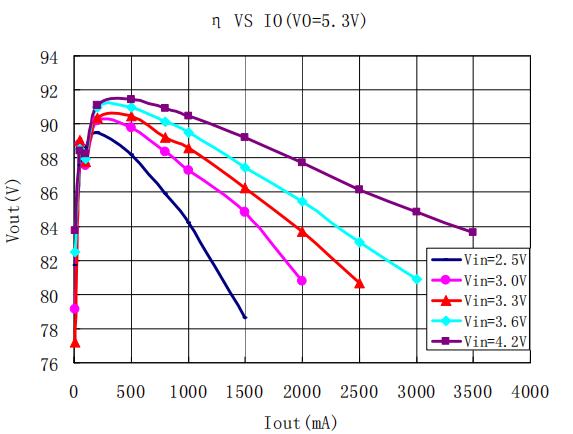

典型效率曲线
应用领域
■ 充电器
■ 液晶显示器
■ 数码相机
■ 手持设备
■ 便携产品
AP2005SPER dc-dc升压转换器芯片是一款低噪声4.5A升压电流模式PWM 转换器，开关频率为1MHz，内置的12V / 4.5A MOSFET提供高输出电压。控制回路结构是峰值电流模式控制；因此，电流信号加入斜坡补偿电路使电路在占空比大于50%时可以稳定工作，更多ap2005芯片参数及ap2005芯片规格书请向芯朋微代理骊微电子申请。>>
