600v 60a igbt 绝缘栅双极型晶体管SGT60N60FD1P7参数
所属分类：IGBT
品牌：士兰微
型号：SGT60N60FD1P7

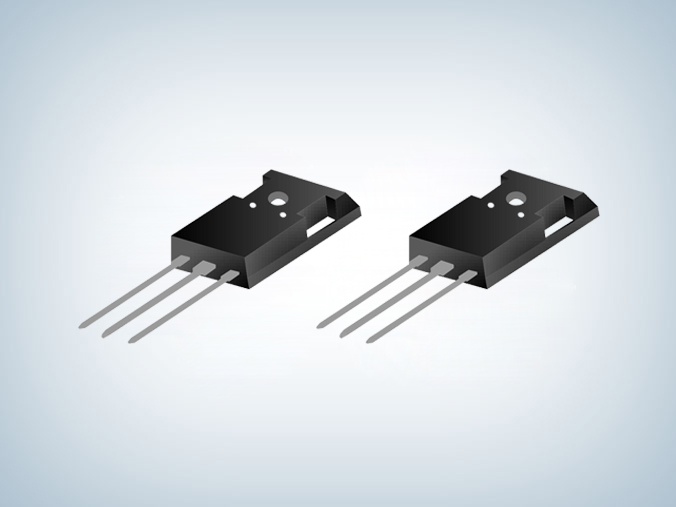

封装：T0-247-3L
功率：600V
电流：60A
型号：SGT60N60FD1P7
封装：T0-247-3L
功率：600V
电流：60A
订购热线：0755-23087599
600v 60a igbt 绝缘栅双极型晶体管，是指该IGBT可以在不损坏或失效的情况下处理最大电压为600V和最大电流为60A的电路，SGT60N60FD1P7 600v 60a igbt结合了普通双极型晶体管的开关能力和MOSFET的控制能力，并且具有较低的开态电阻和较高的耐压能力，常用于太阳能逆变器、UPS、焊接机、电信、ESS和PFC等应用场合，可以实现低导通和开关损耗。
SGT60N60FD1P7特点
■ 低导通损耗
■ 快开关速度
■ 高输入阻抗
■ 20A，600V，VCE(sat)(典型值)=2.2V@IC=60A
600v 60a igbt SGT60N60FD1P7极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 120 | A |
| Tc=100℃ | 60 | |||
| 集电极脉冲电流 | IcM | 180 | A | |
| 耗散功率(Tc=25℃) | PD | 321 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |
600v 60a igbt 绝缘栅双极型晶体管SGT60N60FD1P7是一种具有高电压、高电流功率开关能力的半导体器件，采用T0-247-3L封装，饱和压降VCE(sat)(典型值)=2.2V@IC=60A，广泛用于UPS，SMPS以及PFC等领域，更多igbt绝缘栅双极型晶体管产品手册等相关资料向士兰微IGBT代理骊微电子申请。>>
