SGT15T60SD1S 15A、600V电机逆变器igbt参数
所属分类：IGBT
品牌：士兰微
型号：SGT15T60SD1S

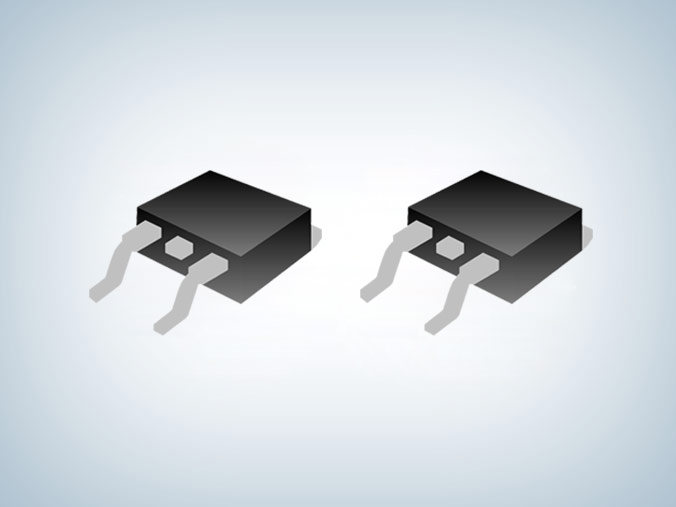

封装：T0-263-2L
功率：600V
电流：15A
型号：SGT15T60SD1S
封装：T0-263-2L
功率：600V
电流：15A
订购热线：0755-23087599
电机逆变器igbt可以控制电机电流的流通情况，实现对电机的频率、速度和转矩等参数的调节和控制，SGT15T60SD1S绝缘栅双极型晶品体管，集电极电流15A，集电极射极电压600V，具有低饱和电压，低电磁干扰，温度稳定的特点，应用于电机逆变器等应用。
SGT15T60SD1S电机逆变器igbt特征
■ 低导通损耗
■ 快开关速度
■ 高输入阻抗
■ 5A，600V，VCE(sat)(典型值)=1.65V@IC=15A
SGT15T60SD1S极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |||
| SGT15T60SD1F | SGT15T60SD1T | SGT15T60SD1S | ||||
| 集电极射极电压 | VCE | 600 | V | |||
| 栅极射极电压 | VGE | ±20 | V | |||
| 集电极电流 | Tc=25℃ | Ic | 30 | A | ||
| Tc=100℃ | 15 | |||||
| 集电极脉冲电流 | IcM | 45 | A | |||
| 二极管电流 | IF | 10 | A | |||
| 短路维持时间 | TSC | 16 | us | |||
| (VGE=15V,Vcc=300V) | ||||||
| 耗散功率(Tc=25℃) | PD | 43 | 109 | 136 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |||
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |||
SGT15T60SD1S绝缘栅双极型品体管采用士兰微电子第三代场截止(Field Stop)工艺制作，采用T0-263-2L封装，5A，600V，VCE(sat)(典型值)=1.65V@IC=15A，可应用于UPS，SMPS。电机应用以及PFC等领域，更多SGT15T60SD1S 15A、600V电机逆变器igbt产品手册及相关参数资料请向士兰微igbt代理骊微电子申请。>>
