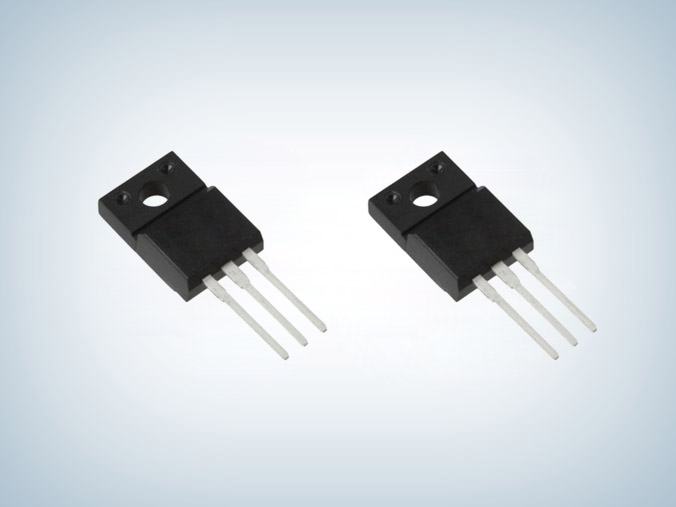

600v 15a igbt单管SGT15T60SD1F可替换IKA15N60T
所属分类：IGBT
品牌：士兰微
型号：SGT15T60SD1F
封装：T0-220F-3L
功率：600V
电流：15A
型号：SGT15T60SD1F
封装：T0-220F-3L
功率：600V
电流：15A
订购热线：0755-23087599
600v 15a igbt单管SGT15T60SD1F可兼容替换IKA15N60T，采用士兰微电子第三代场截止(Field Stop)工艺制作，具有较低的导通损耗和开关损耗，和国外进口产品相比，该款产品具有货期短、性价比高等优点。
600v 15a igbt单管SGT15T60SD1F特点
■ 5A，600V，VCE(sat)(典型值)=1.65V@IC=15A
■ 快开关速度
■ 低导通损耗
■ 高输入阻抗
SGT15T60SD1F极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |||
| SGT15T60SD1F | SGT15T60SD1T | SGT15T60SD1S | ||||
| 集电极射极电压 | VCE | 600 | V | |||
| 栅极射极电压 | VGE | ±20 | V | |||
| 集电极电流 | Tc=25℃ | Ic | 30 | A | ||
| Tc=100℃ | 15 | |||||
| 集电极脉冲电流 | IcM | 45 | A | |||
| 二极管电流 | IF | 10 | A | |||
| 短路维持时间 | TSC | 16 | us | |||
| (VGE=15V,Vcc=300V) | ||||||
| 耗散功率(Tc=25℃) | PD | 43 | 109 | 136 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |||
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |||
600v 15a igbt单管SGT15T60SD1F采用T0-220F-3L封装，耐压、电流、极性和管脚排列、电气参数等与IKA15N60T基本一致，可完全兼容替换，更多IGBT进口替代产品手册及相关参数资料请向士兰微igbt代理骊微电子申请。>>
