PN7706 24V智能电表马达驱动芯片可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式，是一款具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片，两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.3ohm，低侧导通电阻0.3ohm。
PN7706芯片特征
■ 宽电源电压范围：2.7V～24V
■ 低导通电阻（HS：0.3ohm；LS：0.3ohm）
■ 正转、反转、刹车和睡眠模式
■ 低睡眠电流：IVCC<10uA（IN1=IN2=0V，维持1ms 以上）
■ 输入管脚兼容5V和3.3V控制信号
■ 提供最大3A峰值工作电流
■ 异常保护反馈功能，异常保护包括：内置输出短路�；�、电源欠压�；� 、内置过温�；�。

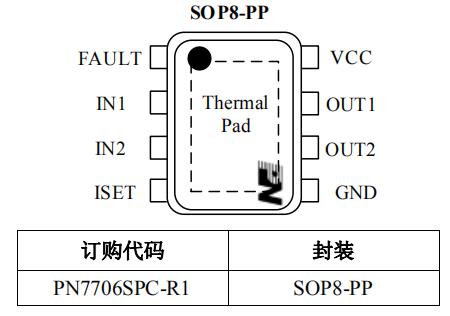

封装/订购信息
PN7706典型电路
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
■ 直流有刷电机应用
PN7706智能电表马达驱动芯片采用SOP8-PP封装，无需功率电阻，减小布局面积，集成了欠压�；ぁ⒐卤；ぁ⑹涑龆搪繁；ず屯獠靠傻鹘谇蘖鞯裙δ埽⑶铱梢越砦笞刺蠢「鳰CU，保障马达安全工作，Rdson:0.6Ω，连续驱动2A，带散热焊盘，更多PN7706 24V智能电表马达驱动芯片产品手册及应用资料请向骊微电子申请。>>
