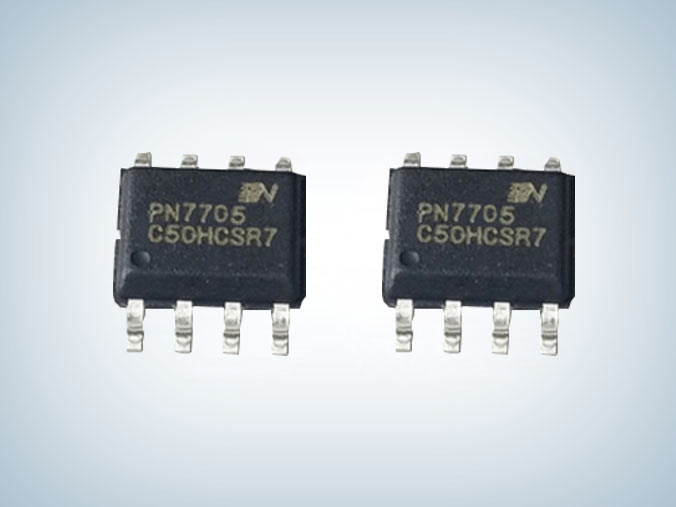

PN7705智能马桶马达驱动芯片，高侧导通电阻0.6ohm，低侧导通电阻0.4ohm，芯片驱动级为HVCMOS结构，芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性，集成了欠压�；�、过温�；�、输出短路�；ず屯獠靠傻鹘谇蘖鞯裙δ埽⑶铱梢越砦笞刺蠢「鳰CU，保障马达安全工作。
pn7705芯片特征
■ 宽电源电压范围：6.5V～28V
■ 低导通电阻（HS：0.6ohm；LS：0.4ohm）
■ 正转、反转、刹车和睡眠模式
■ 超低睡眠电流：IVCC<100nA（IN1=IN2=“L”，且维持1ms）
■ 驱动限流可通过ISET外接电阻编程（最大3A，最小 1.5A），且无需使用功率电阻
■ 输入管脚兼容5V和3.3V控制信号
■ 工作温度：-40～125°C
■ 异常�；し蠢」δ埽斐１；ぐǎ旱缭辞费贡；�、内置过温�；� 、 内置输出短路保护 。

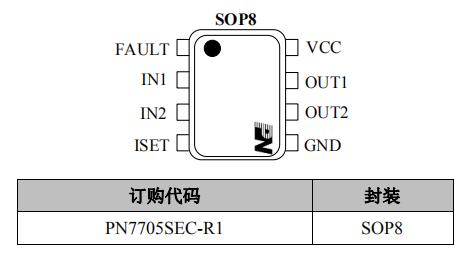

引脚定义

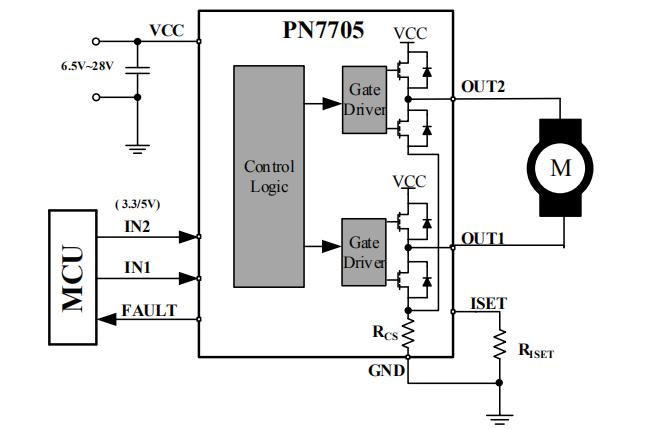

PN7705典型应用电路图
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
PN7705智能马桶马达驱动芯片可以控制马达进入正转、反转、刹车和超低功耗睡眠模式，是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片，具有1.3A峰值输出、0.8A连续输出，Rdson:1Ω，无需功率电阻，减小布局面积，更多PN7705智能马桶驱动芯片产品手册及应用资料请向骊微电子申请。>>
