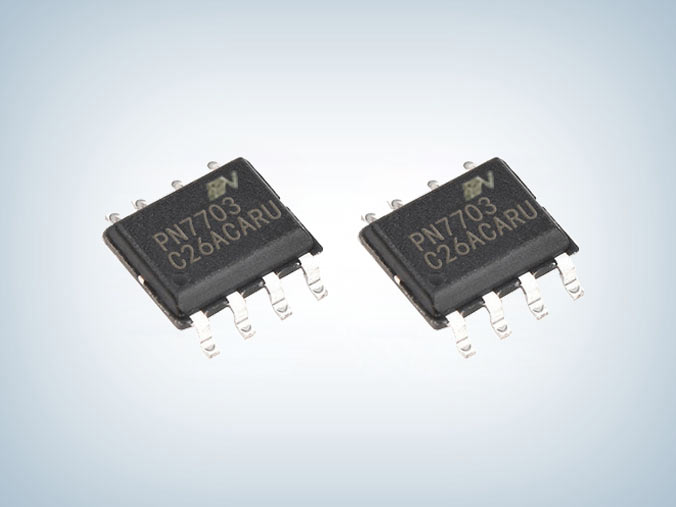

PN7703C/L/M 电动牙刷驱动芯片

品牌：芯朋微
型号：PN7703C/PN7703L/PN7703M
封装：SOP8/SOT23-6/DFN2×2
功率：0.8Ω
电流：2
订购热线：0755-23087599
　　PN7703C/L/M是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温�；ず褪涑龆搪繁；さ裙δ堋N7703电动牙刷驱动芯片驱动级为HVCMOS结构，PN7703C/L导通电阻：HS+LS=0.8ohm，PN7703M导通电阻：HS+LS=1ohm。
　　
　　PN7703产品特征　　
　　■ PN7703C宽电源电压范围：VM：1.8V～8V  VCC：1.8V～8V　　
　　■ PN7703L宽电源电压范围：VCC：2V～8V　　
　　■ PN770M宽电源电压范围：1.8V～8V 　　
　　■ 低导通电阻 (PN7703C/L: HS+LS=0.8ohm；PN770M: HS+LS=1ohm) 　　
　　■ 正转、反转、刹车和睡眠模式　　
　　■ 低睡眠电流：IVCC<100nA (PN7703C: nSLEEP=“L”；PN7703L/M:IN1=IN2=0且维持1ms) 　　
　　■ PN7703C/M提供最大2A峰值工作电流；PN7703L提供1.5A峰值驱动输出，0.8A连续驱动输出　　
　　■ 异常�；ぐǎ旱缭辞费贡；�/内置过温�；�/内置输出短路�；�
　　
　　封装/订购信息
订购代码 封装
PN7703CDFC-R1 DFN2×2
PN7703CSEC-R1 SOP8
PN7703LTC-A1 SOT23-6
PN7703MSEC-R1 SOP8
　　

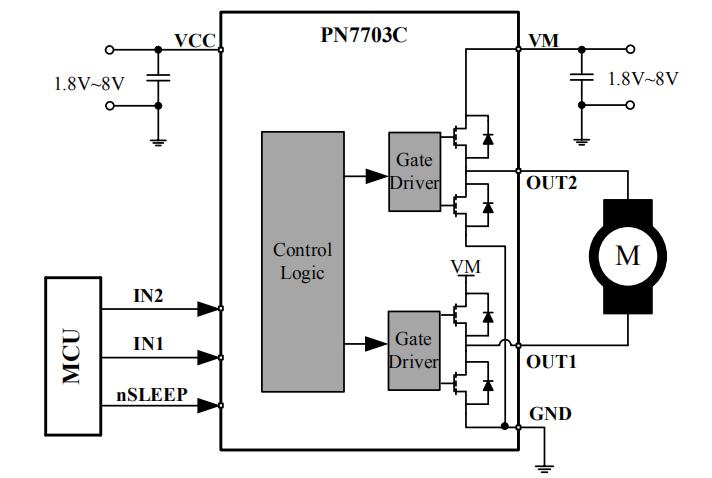

　　PN7703C典型电路图
　　
　　PN7703C/L/M应用领域　　
　　■ 智能电表　　
　　■ 智能门锁　　
　　■ 摄像头　　
　　■ 玩具
　　
　　PN7703C/L/M导通电阻小，带载能力强，Rdson:0.8Ω，连续驱动0.8A，被广泛应用在电动牙刷、小型玩具等，PN7703L可兼容MP6513L；PN7703C/PN7703M可兼容DRV8837C，更多PN7703C/L/M电动牙刷驱动芯片产品手册及应用资料请向骊微电子申请。>>
