ID1123D 18V 单管自举驱动芯片
所属分类：芯朋电机驱动芯片
品牌：芯朋微/安趋
型号：ID1123DDEC-R1/ID1123DSEC-R1
封装：DFN3×3-8L/SOP8
功率：18V
电流：3A/3.5A
型号：ID1123DDEC-R1/ID1123DSEC-R1
封装：DFN3×3-8L/SOP8
功率：18V
电流：3A/3.5A
订购热线：0755-23087599
ID1123D单管自举驱动芯片集成自举二极管有DFN3×3-8L和SOP8两种封装，是18V半桥栅极驱动芯片，高侧浮动偏移电压18V，输入逻辑兼容3.3V和5V，3A/3.5A 拉灌电流能力，可兼容替代ON/安森美NCP81155，广泛应用于电子烟、无线充电器、DCDC变换器等领域。
ID1123D 自举驱动芯片特点
■ 较宽的工作电压范围
■ 高侧浮动偏移电压18V
■ 输入逻辑兼容3.3V和5V
■ 使能功能引脚
■ 自适应死区防直通电路
■ HO输出与N同相，LO输出与IN反相
■ 一路PWM信号控制两路输出
■ 所有通道延时匹配功能

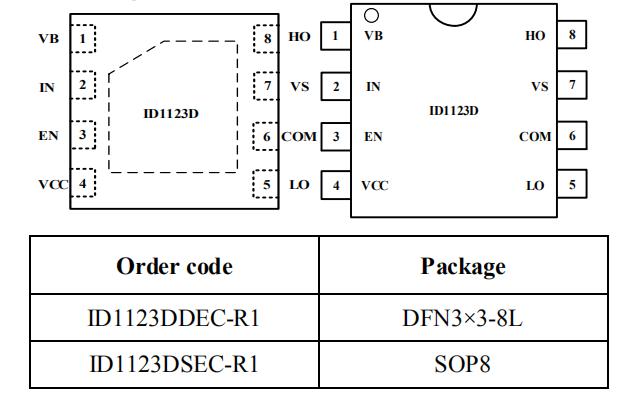

封装/订购信息

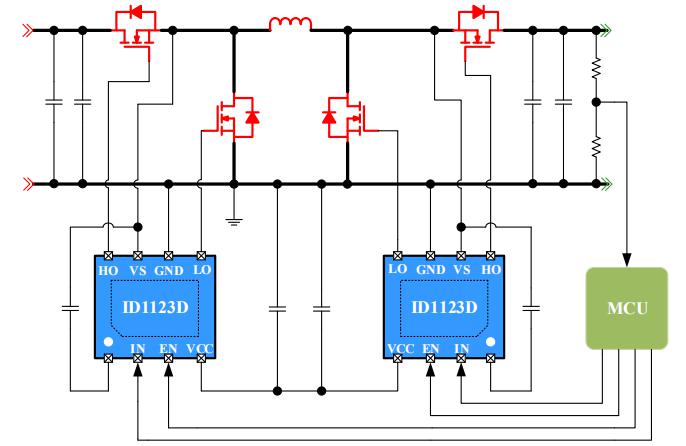

ID1123D典型电路图
应用领域
■ 电子烟
■ 无线充电器
■ DCDC变换器
ID1123D自举驱动芯片其浮地通道驱动设计能适应高达18V的BUS电压，可通过控制使能引脚(EN)为低电平来关断驱动器的输出，内部自适应死区电路可有效防止功率管共态导通并进一步降低了开关损耗，是一款单相高压功率的MOSFET和IGBT栅极驱动器，其被优化用于驱动高侧和低侧功率晶体管。
