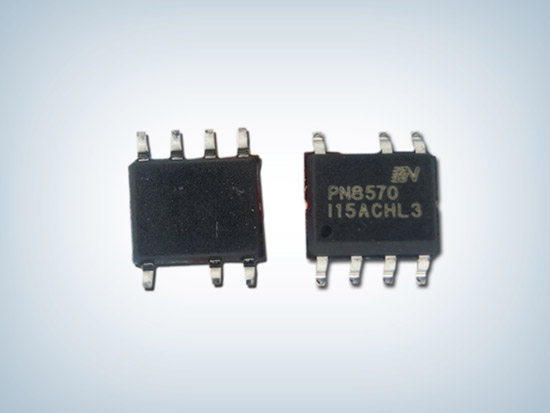

PN8570 原边反馈开关电源芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN8570
封装：sop-7
功率：12W
电流：0.35A-1.2A
型号：PN8570
封装：sop-7
功率：12W
电流：0.35A-1.2A
订购热线：0755-23087599
PN8570概述：
PN8570原边反馈开关电源芯片集成低待机功耗准谐振原边控制器及BJT，用于低成本、外围元器件精简的充电器、适配器和内置电源。
PN8570为原边反馈工作模式，可省略光耦和TL431。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。
PN8570 原边反馈开关电源芯片提供了极为全面的智能�；すδ埽鹬芷诠鞅；�、过压保护、开环�；ぁ⒐卤；�、输出短路�；ず虲S开/短路�；さ龋被辜葾C过压�；すδ�。
PN8570产品特征：
■ 内置BJT
■ 采用准谐振与多模式技术提高效率，满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能�；すδ躍
过温�；� (OTP)
VDD欠压&过压�；� (UVLO&OVP)
逐周期过流�；� (OCP)
CS开/短路�；� (CS O/SP）
开环�；� (OLP)
AC过压保护（AC OVP）

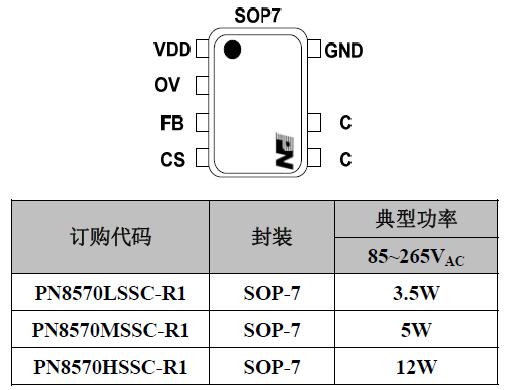

PN8570封装/订购信息：

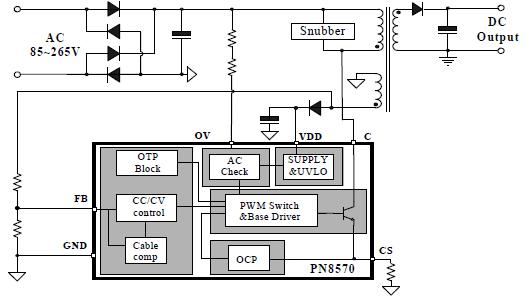

PN8570典型应用电路图：
