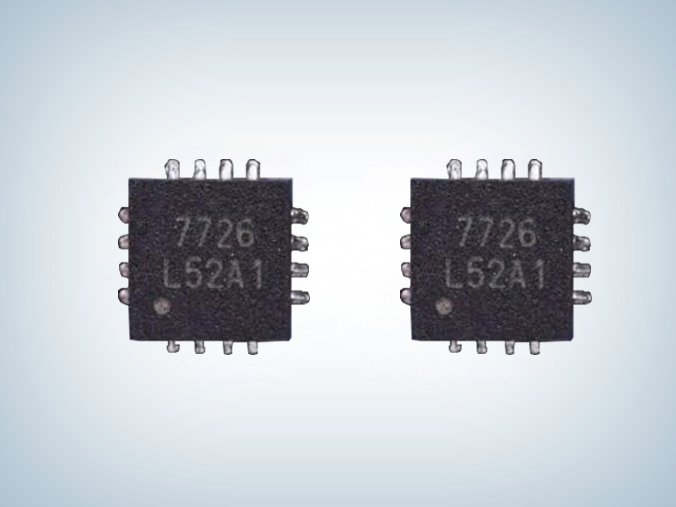

PN7726 无线充电发射端功率芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN7726
封装： QFNFC3×3、SOP8-PP
功率：20W
电流：3V～12V
型号：PN7726
封装： QFNFC3×3、SOP8-PP
功率：20W
电流：3V～12V
订购热线：0755-23087599
PN7726是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS，内置5V/50mA LDO，具有自适应死区功能。该芯片还集成了欠压�；�、过温 保 护 和 输 出 短 路 保 护 等 功 能 。 芯 片 采 用QFNFC3×3、SOP8-PP封装，底部通过散热片来提高散热性能。
PN7726产品特征
■ 宽电源电压范围：3V～12V
■ 输出功率20W
■ 高达500kHz工作频率
■ 内置自举高压PMOS管
■ 集成5V LDO（50mA）用于MCU供电
■ 输入管脚兼容5V和3.3V控制信号
■ 工作温度：-40～125°C
■ 全面�；すδ埽旱缭辞费贡；�，内置过温�；�，内置输出短路�；ぁ �
■ QFNFC3×3、SOP8-PP封装

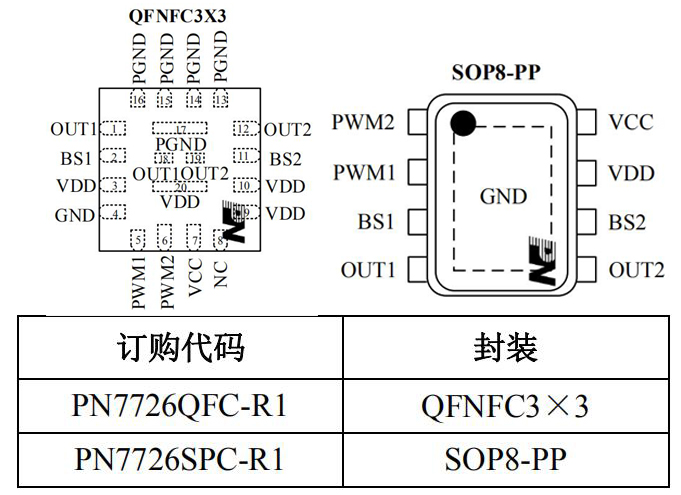

封装/订购信息

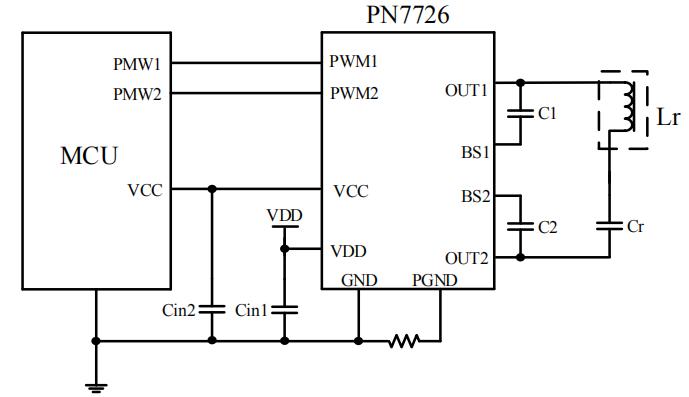

PN7726无线充电发射端功率芯片典型电路图
备注：1. C1、C2容量≤0.01uF；GND与PGND可短接使用
2. SOP8-PP 封装方案的 PGND 与 GND 通过打线短接
应用领域
■ 无线充电功率发生器
■ 直流电机驱动
PN7726是集成了驱动及四个开关管的无线充电发射端功率芯片，广泛应用于无线充电功率发生器及直流电机驱动领域，更多PN7726无线充电发射端功率芯片的产品详细手册或其它资料，请向骊微电子申请。>>
