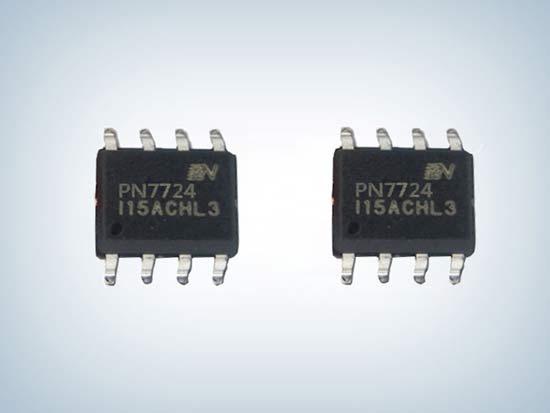

PN7724 10W无线充电芯片发射ic
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：PN7724
封装：SOP8-PP
功率：5W/7.5W/10W
电流：3V～12V
型号：PN7724
封装：SOP8-PP
功率：5W/7.5W/10W
电流：3V～12V
订购热线：0755-23087599
PN7724无线充电发射ic概述：
PN7724是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS，内置5V/30mA LDO， 支持3-9V输入，典型应用5W/7.5W/10W无线充电方案，具有自适应死区功能。该芯片还集成了欠压�；ず凸卤；すδ�。芯片采用SOP8-PP封装，具有良好的散热性能。
PN7724无线充电ic产品特征：
■ 宽电源电压范围：3V～12V
■ 输出功率10W
■ 高达500KHz工作频率
■ 内置自举高压PMOS管
■ 集成5V LDO（30mA）用于MCU供电
■ 输入管脚兼容5V和3.3V控制信号
■ 工作温度：-40～125°C
■ 全面�；すδ埽骸 �
�。�1）电源欠压保护
�。�2）内置过温保护
■ SOP8-PP封装

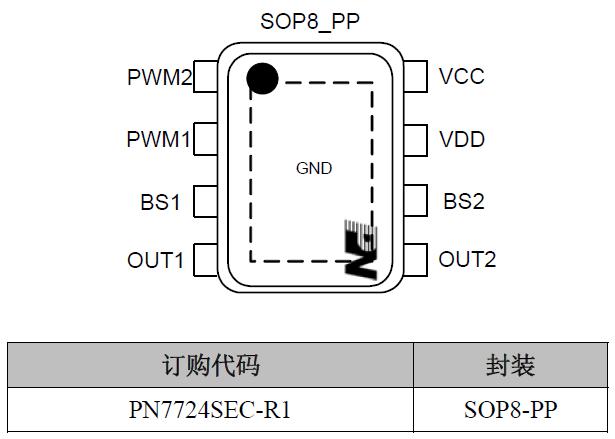

PN7724封装/订购信息：
PN7724管脚定义：
| 管脚标号 | 管脚名 | 管脚功能描述 |
| 1 | PWM2 |
逻辑输入信号2 PWM2=L，OUT2下拉到低电位； PWM2=H，OUT2 上拉到高电位 |
| 2 | PWM1 |
逻辑输入信号1 PWM1=L，OUT1下拉到低电位； PWM1=H，OUT1上拉到高电位 |
| 3 | BS1 | 高侧功率管的电源1 |
| 4 | OUT1 | 开关节点1，连接高侧功率管的源和低侧功率管的漏 |
| 5 | OUT2 | 开关节点2，连接高侧功率管的源和低侧功率管的漏 |
| 6 | BS2 | 高侧功率管的电源2 |
| 7 | VDD | 芯片电源 |
| 8 | VCC | 芯片内部LDO，输出为5V（限流30mA，可为外部器件供电） |
| 9 | GND | 芯片地 |

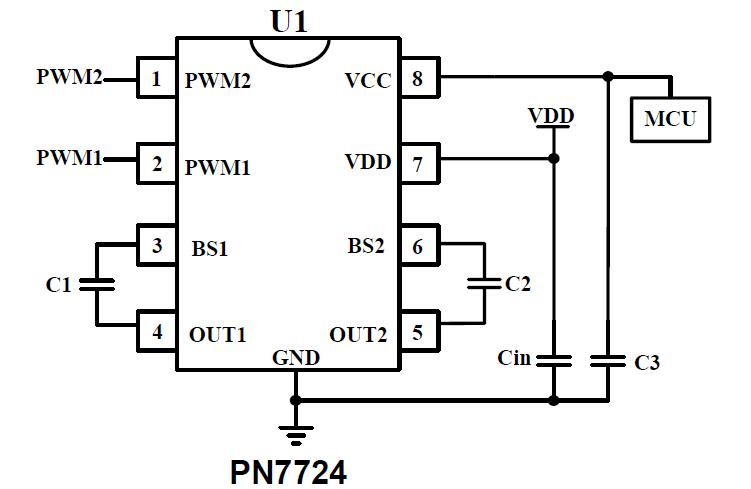

PN7724无线充电芯片电路图：
