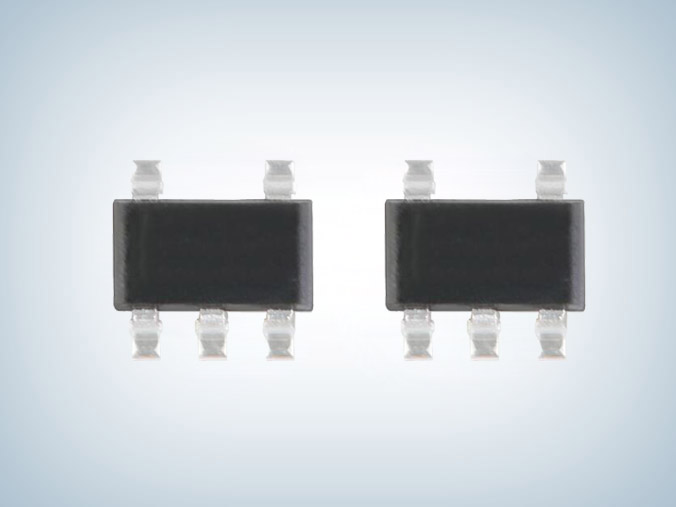

AP8003 非隔离交直流转换芯片5V
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP8003
封装：SOT23-5L/TO-92
功率：5V
电流：150mA
型号：AP8003
封装：SOT23-5L/TO-92
功率：5V
电流：150mA
订购热线：0755-23087599
AP8003非隔离交直流转换芯片集成PFM控制器及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。AP8003内置500V高压启动，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化�；すδ�，包括过载�；�，欠压�；�，过温�；�。另外AP8003非隔离交直流转换芯片具有优异的EMI特性。
产品特征
■ 内置500V高可靠性MOSFET
■ 内置高压启动
■ 适用于Buck、Buck-Boost、Flyback等多种架构
■ 输出电压固定为5V
■ 半封闭式稳态输出电流能力150mA @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 全面的�；すδ堋 �
过载保护（OLP）
过温�；ぃ∣TP）
欠压�；ぃ║VLO）

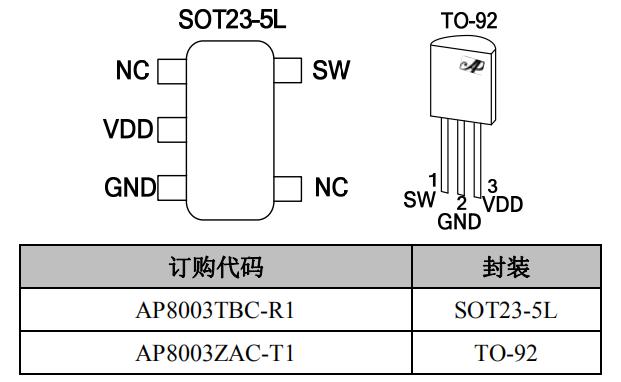

AP8003封装/订购信息
AP8003管脚定义
| 管脚名 | 管脚标号 | 管脚功能描述 | |
| SOT23-5L | TO-92 | ||
| NC | 1,4 | - | 空脚 |
| VDD | 2 | 3 | 芯片电源脚 |
| GND | 3 | 2 | 地 |
| SW | 5 | 1 | 高压MOSFET漏极脚 |
典型应用电路图
应用领域
■ 非隔离辅助电源
■ 家电
■ 智能家居
AP8003固定5V输出非隔离交直流转换芯片，集成PFM控制器及500V高可靠性MOSFET，广泛应用于非隔离辅助电源、家电、智能家居等领域，更多AP8003 非隔离交直流转换芯片5V产品手册或其他详细资料，请向骊微电子申请。>>
