AP5054B 是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其 SOT 封装和极少的外围元件非常适合应用于便携式产品，而且 AP5054B 专门设计适用于 USB 的供电规格。
基于内部 MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，AP5054B 将自动终止充电循环�！ �
当输入端（适配器或USB电源）拔掉后，AP5054B锂电池线性充电管理芯片自动进入低电流状态，电池漏电流将降到2μA以下。AP5054B还可被设置于停止工作状态，使电源电流降到25μA。
其余特性包括：充电电流监测，欠压锁闭，自动再充电和状态引脚以显示充电结束。
AP5054B特性
■ 可编程充电电流，可达 750mA
■ 不需外接 MOSFET, 传感电阻和隔离二极管
■ 用于单节锂离子电池、采用 SOT封装的完整线性充电器
■ 恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
■ 直接从 USB 接口管理单节锂离子电池充电
■ 预设充电电压 4.2V
■ 充电电流输出监控
■ 自动重新充电
■ 充电状态指示
■ 1/10 充电电流终止充电
■ 停止工作状态电流25uA
■ 2.9V涓流充电阀值电压
■ 软启动限制浪涌电流
■ 5脚 SOT-23 封装形式

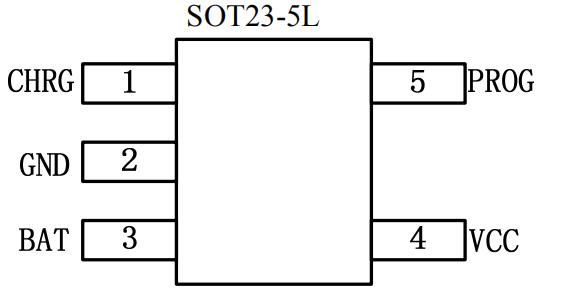

封装及引脚描述
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1 | CHRG | 开漏输出充电指示端。 |
| 2 | GND | 电源地。 |
| 3 | BAT | 电池连接端。 |
| 4 | VCC | 输入电压正输入端。 |
| 5 | PROG | 充电电流设置、监测和关断脚。 |

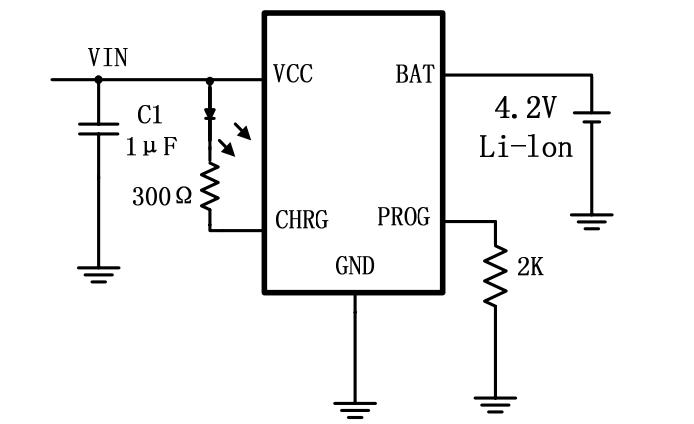

典型应用电路图
应用领域
■ 手机、 PDA、 MP3、MP4
■ 充电器
■ 蓝牙、GPS导航仪
